Tema V Levas

Levas

Los mecanismos de levas se emplean ampliamente en la maquinaria por su facilidad de diseño para producir cualquier movimiento deseado. Los movimientos necesarias en partes de maquinas, comúnmente son de tal naturaleza que sería muy difícil obtenerla por cualquier otro mecanismo de igual simpleza y accesibilidad. Por esto los mecanismo de levas comúnmente se usan para accionar válvulas en las máquinas de combustión interna, en maquinaria para impresión, en maquinaria para fabricar zapatos, en maquinas automáticas para tornillos, en maquinaria para bocatear, en relojes, cerraduras, etc. Es difícil encontrar una máquina del tipo denominado “automático” que no emplee uno o más mecanismo de levas.

Se puede diseñar una leva en dos formas: (a) suponer el movimiento requerido para el seguidor y diseñar la Leva que proporcione este movimiento o (b) suponer la forma de la leva y determinar las características del desplazamiento, velocidad y aceleración que de este contorno.

El primero método es un buen ejemplo de la síntesis. De hecho, diseñar un mecanismo de leva a partir del movimiento deseado es una aplicación de la síntesis que se puede resolver en todo momento. Sin embargo, puede ser difícil fabricar la leva después de haber sido diseñada.

La dificultad de manufactura se elimina en el segundo método si la leva se hace simétrica y si para los contornos de la leva se emplean formas que se puedan generar.

Este es el tipo de leva que se emplea en aplicación automotriz en que esta debe ser producida con exactitud y economía.

Solamente se estudia el diseño de levas con movimiento especificado. Las levas con movimiento especificado se pueden diseñar gráficamente y en determinados casos analíticamente también.

Todos los mecanismos de levas se componen cuando menos de tres eslabones: a) la leva, que tiene una superficie de contacto curva o derecha; b) la varilla cuyo movimiento se produce por el contacto de la superficie de la leva; c) la bancada, que soporta y guía la varilla y la leva.

Tipos de levas:

Hay mucho tipos de levas; a continuación se describen algunas de las más comunes.

Leva de traslado, el perfil se corta en una cara de un bloque o una lámina de metal o de otro material, y la leva tiene un movimiento reciproco sobre una superficie.

Esta es la forma básica, puesto que todas las levas se pueden considerar como cuñas que tienen superficies uniformes o, más frecuentemente, con inclinación variables. La desventaja de este tipo, es que se obtiene el mismo movimiento en el orden inverso durante la carrera de retorno.


Tipos de varillas o seguidores

Debe tomarse en cuenta que la varilla o seguidor, puede hacerse mover en una línea recta o se puede pivotear para obtener un movimiento oscilatorio en cualquiera de los tipos de leva mencionados.

En el mecanismo ilustrado debemos notar que la forma de la leva es tal que no constriñe completamente el movimiento de la varilla, ya que no se ha indicado el medio de mantener contacto entre la leva y la varilla. El contacto continuo se efectúa usualmente por el empleo de las fuerzas de gravedad o la presión de un resorte.

El mecanismo de la leva de movimiento positivo (Fig. 5.6) es aquel en el cual la varilla es obligada a moverse en una trayectoria definida por el constreñimiento de la superficie y sin la aplicación de fuerzas externas. Si no efectúa lo anterior se deberá únicamente a la rotura de alguna parte.


Figura 5.6 Leva de movimiento positivo


Diseño del perfil

La forma del perfil de una leva está regida por los requerimientos relativos al movimiento de la varilla. Estos requerimientos dependen de la función que el mecanismo ejecuta en la máquina en la cual se va a aplicar. El ciclo de posiciones de la varilla, determinado por tales consideraciones, puede o no necesitar ciertos periodos de “reposo” durante el cual la varilla no tiene movimiento, y ciertos periodos de movimiento de una naturaleza específica. Generalmente resulta conveniente empezar con el problema del diseño de la leva haciendo primeramente una representación gráfica del movimiento de la varilla a la cual llamaremos diagrama de desplazamiento. Esta es una curva lineal, en la cual la abscisas representan el desplazamiento de la leva y la ordenadas representan el desplazamiento de la varilla. Como los dos miembros pueden tener movimiento lineal o angular, estos desplazamientos pueden tener movimiento lineal o angulares, dependiendo únicamente de la forma peculiar del mecanismo bajo consideración. El desplazamiento lineal de la varilla comúnmente se denomina la “alzada” aunque algunas veces el movimiento no es en una dirección vertical.

Frecuentemente en aplicación práctica, las varillas se mueven exacta o aproximadamente de acuerdo con una de las siguientes condiciones:

a) Movimiento con velocidad constante

b) Movimiento con aceleración o desaceleración constante

c) Movimientos armónicos simples

d) Cicloidal

El correspondiente diagrama de desplazamiento para estos cuatro casos, junto con algunas modificaciones se considerará a continuación.

La flecha de excéntricos, donde la leva tiene movimiento angular, se considerará que gira a una velocidad constante. La discusión que sigue esta basada en esta suposición. De esta manera la curva de desplazamiento es una en la cual la base representa tiempo, así como también desplazamiento de la leva, ya que las dos cantidades son proporcionales la una a la otra.

Velocidad constante

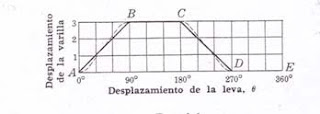

En la Fig. 5.7 se muestra el diagrama de desplazamiento para el mecanismo de una leva, en el cual la varilla se eleva con velocidad constante durante 90° regresa con velocidad constante durante 90° y reposa durante el resto del ciclo.


Figura 5.7 Desplazamiento de varilla a velocidad constante


Cuando un cuerpo se mueve con velocidad constante se desplazamiento es un proporción directa al tiempo transcurrido. Si se supone una velocidad constante para la leva, el desplazamiento de la varilla es por consiguiente proporcional al desplazamiento de la leva. La cuerva AB debe ser, para los primeros 90°, una línea recta, Durante el segundo periodo de 90°, una línea recta horizontal BC representa el periodo de reposo. Durante el periodo de reposo los siguientes 90° del movimiento de la leva se indican por otra línea recta ya que aquí tenemos otra vez velocidad constante. Se traza DE horizontalmente para el periodo final.

Para una aplicación práctica probablemente el diagrama se modificaría en la forma ilustrada por las líneas punteadas a menos que la leva girará muy despacio. Esto se efectúa para evitar cambios bruscos del movimiento cuando empieza y termina la alzada y se substituye por un cambio gradual de velocidad que elimina choque y ruido. Nos referimos nuevamente a este asunto más adelante.

Aceleración constante

Para cualquier cuerpo en movimiento con aceleración constante, s = ½ at2 donde s es el desplazamiento a es la aceleración, y t el intervalo de tiempo. La distancia desplazada es entonces proporcional al cuadrado del tiempo. Si tomamos intervalos del desplazamiento de la leva de 1, 2, 3, 4, etc. Unidades de tiempo, los desplazamientos de la varilla al final de estos intervalos serán proporcionales a las cantidades 12, 22, 32, etc., o sea 1, 4, 9, etc. Este principio se aplica en el diagrama de desplazamiento mostrado en la fig. 5.8. Aquí los requisitos son que la varilla se mueva una distancia AC durante el desplazamiento de la leva AB. La construcción es como sigue.

El segmento AB se divide en cualquier número conveniente de espacios iguales; éstos en la figura son en número de 4. Cada uno de estos espacios representa un intervalo de tempo igual, bajo la suposición de que la leva tiene velocidad uniforme.


Figura 5.8 Desplazamiento de la varilla con aceleración constante


Los desplazamientos de la leva hasta los finales de estos intervalos son proporcionales a los números 1, 4, 9, 16.

Pero AC es el desplazamiento al final del cuarto intervalo. Por tanto, dividimos AC en diez y seis partes iguales y proyectamos desde la primera, la cuarta, la novena, y la dieciseisava, como se ilustra en la figura, localizando de este modo los puntos sobre la curva requerida.

Movimiento de aceleración y desaceleración constante

Si la aceleración persiste hasta el final del viaje dela varilla, se obtendría como resultado una velocidad máxima justo antes de que la varilla llegara el reposo, y esto causaría un choque, a menos que la velocidad e la leva fuera muy lenta.

Consecuentemente el periodo de aceleración deberá durar solamente una parte del intervalo de alzada y seguirá por una “desaceleración” con lo cual se obtendrá que la varilla llegue gradualmente al reposo. Si damos a estas cantidades valores constantes, comúnmente resultara en una acción suave dela leva. La aceleración constante puede o no ser igual a la desaceleración consten; el perfil de la leva se puede diseñar para obtener cualquier relación deseada de aceleración desaceleración. El diagrama de desplazamiento para un caso como el descrito se considerará enseguida.

Sea a1 la aceleración constante durante la primera parte del movimiento de la verilla, y s1 y t1 el desplazamiento y el tiempo. Sea a2 la desaceleración durante la última parte del movimiento.

Siento s2 y t2 el desplazamiento y el tiempo para el mismo intervalo. La relación a1/a2 es la relación de aceleración – desaceleración. Ahora S= s1+s2, donde S es el movimiento total de la varilla.

Si v = velocidad al final del periodo de aceleración, por la ecuación v2 = v0

2 + 2as v 2 = 2 a1s1 =2 a2s2 o sea a1 = s2

a2 s1 también, según la ecuación v = v0 + at; para una velocidad inicial cero:

v = a1 t1 = a2 t2 o sea a1 = t2 a2 t1

Estos es, los intervalos de desplazamiento y tiempo son uno al otro inversamente proporcional como la relación aceleración-desaceleración.

Ejemplo. Trace el diagrama de desplazamiento para el mecanismo de una leva que tiene un movimiento de dos pulgadas (5 cm) durante 180° del desplazamiento de la leva; la aceleración y desaceleración son constantes y tienen una relación de 3 a 1.

De la discusión anterior es evidente que los desplazamientos y los tiempos correspondientes a los dos intervalos son en una relación de 1 a 3. Para el periodo de aceleración, el desplazamiento es entonces una cuarta parte del desplazamiento total, y el periodo dura un cuarto del tiempo total, finalizando a 45° del desplazamiento de la leva (fig. 5.9).

Esto fija la posición del punto B en la línea de 45° siendo la ordenada de ½ pulgada (1.27 cm) la construcción para los otros puntos en la curva de aceleración es igual a la empleada en la fig. 5.8

En la curva de desaceleración BC se localiza de la misma manera trazando desde C hacia la izquierda.


Figura 5.9 Gráfica de aceleración-desaceleración


Modificación práctica al diagrama de velocidad constante

Según lo anotado el diagrama de desplazamiento para la leva de velocidad constante, se modifica en cierto grado de la forma teórica para aplicación prácticas, con el propósito de evitar cambios bruscos de velocidad al principio y al final de los periodos de la alzada.

Esta modificación se pude efectuar mejor mediante el uso de un periodo corto de aceleración constante al principio de la alzada, el cual dura hasta que se ha obtenido una velocidad apropiada.

Entonces la leva se mueve con velocidad constante hasta que se aproxima al final del periodo de la alzada donde se aplica una desaceleración constante, y la leva es llevada hasta el reposo sin choque.

La construcción del diagrama de la alzada se considerará ahora para un caso como el descrito.

Supóngase que se especifica una lazada para la varilla durante 150° del movimiento de la leva y los desplazamientos son 30° durante la aceleración constante, 90° para la velocidad constante, y 30° para la restante desaceleración constante.

Cuando un cuerpo se acelera uniformemente desde el reposo hasta la velocidad v, en t unidades de tiempo es evidente que la velocidad promedio para los periodos es v/2 y la distancia recorrida es vt/2. Por otra parte, si el cuerpo tuviera una velocidad constante v, se movería la misma distancia vt/2 en el tiempo t/2. Consecuentemente la verilla en cuestión se movería la misma distancia durante los primeros 30° donde tienen aceleración constante, que la que se mueve en intervalos subsecuentes de 15° con velocidad constante.

Por tanto, el total de la alzada se puede considerar compuesto de ocho incremento iguales, el primero se ejecuta en el periodo de los primeros 30° los siguientes seis en los subsiguientes intervalos de 15° y el último en el periodo final de 30°.

Así pues, dividimos la alzada total (fig. 5.10) en ocho partes iguales, obteniendo los puntos 1, 2,3, etc., y las proyecciones de 1 hasta 1´, 2 hasta 2´, etc. Conectando 0,1´,2´,3´, por una curva uniforme se completa el diagrama. Los puntos intermedios para la curva de aceleración y desaceleración se pueden localizar como en la Fig. 5.8.

Movimiento armónico simple

La construcción del diagrama de desplazamiento para el movimiento armónico simple de la varilla es la misma que para el trazo de la curva Tiempo-desplazamiento para un punto con movimiento armónico. La fig. 5.11 ilustra un caso donde la varilla se eleva durante 180° del movimiento de la leva, reposa por 90° y cae a la posición inicial en 90°.

Se traza un semicírculo como se indica, empleando la alzada como diámetro. El ángulo de la leva para el periodo de la alzada 180°, se divide en cualquier número conveniente de partes iguales; cada una de estas representa 30°; el semicírculo también se divide en el mismo número de arcos iguales y de esta manera se localizan los puntos 1, 2, 3, 4, etc.


Figura 5.10 Velocidad constante modificada


Figura 5.11 Movimiento armónico simple


Las proyecciones horizontales localizan los puntos 1´,2´,3´etc., sobre la cueva requerida. Para el periodo de “retorno” “caída” se pueden trazar proyecciones desde los mismos puntos, 1, 2, 3, si el ángulo de la leva correspondiente a este periodo se divide en el mismo número de partes que el semicírculo.

Movimiento cicloidal

Se ha encontrado que la leva cicloidal tiene muchas ventajas prácticas para obtener una acción suave considerando los efectos de vibración.

La ecuación para este movimiento es s = S θ - S sen 2π θ

θ0 2π θ0 donde S es el desplazamiento total que toma lugar durante el ángulo total de la leva θ0 y s es el desplazamiento que acontece a cualquier ángulo θ de la leva.

El método gráfico para la construcción de esta cuerva se muestra en la fig. 5.12 donde la alzada S tiene lugar durante el ángulo θ0 de la leva. El tiempo total o el ángulo de la leva se divide en un número conveniente de partes iguales, en esta caso doce.


Figura 5.12 Movimiento cicloidal


Una línea punteada diagonal, marcada OA se dibuja entonces a través del diagrama para representar el primer término de la ecuación. En la esquina inferior izquierda del diagrama se dibuja un círculo que tiene un radio S/2π y su circunferencia se divide en el mismo número de divisiones que la abscisa del diagrama. Los puntos se marcan en la dirección de las manecillas del reloj, como se ilustran en la figura.

Entonces se proyectan horizontalmente a la línea central vertical del círculo y después paralelamente a la línea diagonal OA hasta la división correspondiente de tiempo o ángulo de la leva. Esta última construcción complementa el segundo terminó de la ecuación, que se resta del primer término o sea de l a línea recta OA .

Para ilustrarlo, considerando un punto, el 5. La distancia O5´´ sobre la línea central vertical del círculo es igual a S/2π sen 2π θ/θ0 en vista de que el radio es S/2π y el ángulo en el círculo 12´05´ es igual a 2π θ/θ0. Dibujando el paralelogramo 05´´ cb, transferimos la distancia 05´´ desde el círculo hasta el punto requerido en el diagrama de desplazamiento, para localizar c en la cuerva deseada.

Selección del movimiento

En muchos casos de diseño de levas, el tipo de movimiento se basa en los requerimientos de la máquina. En el diseño de maquinaria automática, no obstante, frecuentemente el problema consiste en obtener un movimiento a través de una distancia determinada en un tiempo conocido; la única restricción sobre el tipo de movimiento es que debe de ser suave y con un mínimo de choque, o fuerzas desbalanceadas.

En casos como tales, una curva de velocidad constante sin modificación seria poco aconsejable, ya que presenta una tremenda aceleración y desaceleración al terminar el movimiento. La elección cae entonces dentro del movimiento armónico simple, la leva cicloidal, o el movimiento de aceleración y desaceleración constante en iguales periodos de tiempo.

La figura 5.13 es una comparación de estos cuatro movimientos cuando conectan dos periodos de reposo. La parte superior, muestra la cuerva de desplazamiento para la varilla cuando se mueve una unidad de distancia en una unidad de tiempo para la velocidad constante V; para el movimiento armónico simple (M.A.S.), aceleración y desaceleración constantes e iguales proporciones o gravedad G; y una leva cicloidal C.

Las curvas de velocidad y aceleración se localizan y trazan gráficamente debajo de las de desplazamiento. De estas curvas, la cuerva de aceleración tiempo es la de mayor interés, ya que la magnitud de las fuerzas de choque es una función de la más de la varilla y de su aceleración.


Figura 5.13 Comparación de desplazamiento, velocidad y aceleración de varios movimientos de varillas


Debe observarse que el valor máximo de la aceleración durante cualquiera de estos movimientos es el menor en la leva de “gravedad” lo que parece indicar que éste es el movimiento más aconsejable a emplearse. De cualquier forma, para ambos movimientos, el de gravedad y el armónico simple, la aceleración máxima, y por tanto la máxima fuerza de inercia, se aplican repentinamente al principio de la carrera. Esto ocasión aseveras perturbaciones vibratorias que se pueden reducir empleando la leva cicloidal la cual aplica gradualmente la aceleración.

Una leva que produce movimiento armónico de la varilla se compone de un o más arcos circulares y por esto es fácil y económico manufacturarlas con exactitud.

Cuando la velocidad es reducida y las fuerzas de inercia no son importantes, este tipo de leva es más económico en su fabricación que las otras formas.

Construcción del perfil de la leva

Método general:

Hasta ahora hemos discutidos el método para dibujar diagrama de desplazamiento para los movimientos requeridos para la varilla. El siguiente paso que se considerará, es encontrar los perfiles de la leva necesarios para producir estos movimientos. La construcción se altera en sus detalles con los diferentes tipos de varillas, pero podemos esbozar un método general que se puede aplicar para todos los casos, sin consideración de la forma de la curva de desplazamiento, o de la variedad de la varilla en uso. Es aplicable para levas planas o de disco, levas cilíndricas y levas de traslado y comprende los siguientes pasos:

(a) la leva se considera como el eslabón fijo en el mecanismo en vez de la bancada que soporta la flecha de excéntricos y guié la varilla. Esto es, tratamos con la inversión del mecanismo actual. Como quedo anotado, el movimiento relativo de cualquier parte de los eslabones queda sin alterarse cuando el mecanismo se invierte, por esto, la leva y la varilla tendrán el mismo movimiento relativo, no importando si es la bancada o la leva la que se considera como miembro fijo.

(b) La parte de la varilla que actúa sobre la leva, se traza en las varias posiciones que ocupará en diferentes instantes durante sus movimientos cíclicos relativo a la leva estacionaria. La superficie de una rodaja; un punzón, una cara plana, convexa o cóncava en deslizamiento; etc. En la fig. 5.14 con las líneas punteadas se ilustra la posición de la varilla correspondiente a los desplazamientos angulares de 30°, 60° y 90° etc., desde un radio arbitrario cero. La elección de los intervalos angulares depende del número de puntos que se desean localizar en el perfil de la leva.

(c) El perfil de la leva se localiza dibujando una curva uniformemente tangente a las superficies de contacto de la varilla en sus diferentes posiciones.

La superficie de contacto de la varilla se localiza como se requiere en (b) encontrando primero la posición de algún punto seleccionado sobre la varilla. El punto elegido que podríamos llamar “punto de referencia” debe de ser uno que fácilmente se puede localizar de los datos obtenidos por la curva de desplazamiento, y también uno a partir del cual se trazan convenientemente la superficie de trabajo de la varilla. Por ejemplo, cuando se usa una rodaja, el centro de la rodaja es el mejor punto para este propósito; cuando la varilla es un plato, el punto donde el eje de la varilla intercepta la cara de contacto es el más satisfactorio.

Debe notarse que las construcciones descritas en los siguientes artículos difieren únicamente un de la otra por las variaciones en la forma de la varilla empleada y en la manera en que el movimiento queda restringido con referencia a la bancada y a la leva.

Leva plana o disco

Varilla de punzón

En este mecanismo, la leva tiene contacto con la varilla sobre una línea representada por el punto

A en la Fig. 5.14 en todas las posiciones. Este estilo de varilla es apropiado únicamente para efectuar servicios muy ligeros, por que la punta no se puede lubricar con efectividad: La presión en este punto y el desgaste posible será excesivo.

Suponiendo que se conocen los datos necesarios para trazar por puntos, según los métodos descritos anteriormente, el diagrama de desplazamiento (Fig. 5.14a), procederemos a discutir el método para dibujar el perfil de la leva. El diámetro del círculo base se considera como 2 pulgadas (5cm) y la alzada una pulgada (2.54 cm) Las distancias x, y, z, etc., en la Fig. 5.14a representan los desplazamientos de la varilla después de 30°,60°,90° etc., del movimiento de la leva, desde luego se pueden emplear cualesquiera otros ángulos convenientes. Primero se traza el círculo base (Fig. 5.14) y se elige un radian de 0° como la línea de referencia que representa la posición inicial del eje de la varilla. En la posición inicial, indicada por las líneas sólidas, la varilla en forma de punzón toca el círculo base.

De acuerdo con el plan general esbozado en el método para construir el perfil, consideramos la leva como el eslabón fijo y movemos la varilla alrededor de ella. El punto A es el punto de “referencia” más conveniente y localizamos primero sus posiciones sucesivas.


Figura 5.14a Figura 5.14


Distancia x desde A hacia fuera sobre la trayectoria del movimiento de este punto; de esta forma el punto 1 queda determinado. Luego con centro en O y radio O1 giramos el arco 1-1´ en el sentido opuesto al movimiento de la leva, subtendiendo un ángulo de 30° en el punto O. Entonces 1´ será la nueva posición de A correspondiente a 30° de movimiento angular. Empleando y, z, etc., como desplazamientos, encontramos los puntos 2´, 3´, etc., en la misma forma.

Como la leva toca siempre la varilla en A, terminamos la construcción trazando una cuerva suave pasando por los puntos a 1´,2´,3´, etc.

No siempre se mueve el borde de la varilla en una trayectoria recta que pasa por el centro del eje de la leva: la Fig. 5.15 muestra el caso cuando la varilla esta descentrada; es decir A se mueve sobre un línea que pasa a un lado del centro de la leva.

La descripción para obtener la construcción del perfil de la leva requerida en la Fig. 5.14 puede aplicarse sin cambios para la Fig. 5.15.


Figura 5.15


Varilla con rodaja

Comúnmente la varilla se guía para que se mueva con movimiento coplanario o se pivotea para que gire alrededor de un punto fijo. El método general se puede aplicar para ambos casos. El centro de la rodaja se emplea como punto de referencia y se determina primero su trayectoria y de esta se localiza en varias posiciones la superficie de contacto de la varilla o sea la circunferencia e la rodaja.

(a) varilla con rodaja con movimiento coplanario.

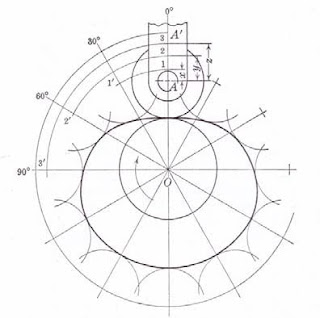

Suponemos que el diagrama de desplazamiento, Fig. 5.16 especifica las necesidades del movimiento. Primero se traza el círculo base (Fig. 5.17) y se localiza la rodaja en su posición inicial tocando este círculo. Se traza la trayectoria del centro de la rodaja AA’, después localizamos un radian de 0º, por conveniencia paralelo a AA’ y se proyectan intervalos angulares de 30° a partir de éste y con centro en O. Conservando la leva estacionaria, localizamos entonces la posición del centro de la rodaja A, después de 30° de desplazamiento de la varilla.

El diagrama de desplazamientos indica un desplazamiento x a 30°; esa distancia se traslada a lo largo de AA´, obteniéndose el punto 1. Con centro en 0 y con radio 0-1, se describe un arco 1- 1´en sentido opuesto del movimiento de la leva, y de tal longitud que subtienda un ángulo de 30° en O. El punto 1 se puede localizar más fácilmente haciendo la cuerda 1-1’ igual a la cuerda LM o sea 1L igual a 1’M.


Figura 5.16 Figura 5.17


Los puntos 1´,2´,3´,4´, etc., se localizan de la misma manera. Empleando estos puntos como centros y con el radio de la rodaja, se dibujan los perfiles correspondientes de la superficie de contacto de la varilla. El perfil requerido de la leva evidentemente es una cuerva trazada tangente a cada uno de estos círculos. Esta cuerva se dibuja lo más uniformemente posible.

En la Fig. 5.17 la línea AA´ no pasa por el eje del excéntrico; por esto se dice que la varilla esta “descentrada”. Algunas veces se procura el traza descentrado para reducir el empujé lateral durante el periodo de la alzada.

La fig. 6.18 ilustra una leva obtenida cuando la varilla esta centrada, es decir cuando AA’ pasa a través de 0. Los puntos 1´,2´,3´, caen respectivamente en los radianes de 30°, 60° y 90°.


Figura 5.18


(b) Varilla de rodaja pivoteada.

Aquí se considera que el movimiento angular de la varilla queda detallado siendo su desplazamiento total φ°. Trazamos un diagrama de desplazamiento para el movimiento angular de la varilla el cual también nos servirá como el diagrama de desplazamiento lineal, para el movimiento del centro de la rodaja A, puesto que estas dos cantidades están en proporción directa una a la otra (s = φr). Esta consideración es la base para la construcción que sigue. Suponemos que el circulo base, el diámetro de la rodaja, el largo de la varilla y la posición de pivoteo son datos conocidos. En la figura 5.20 primero trazamos el mecanismo con la rodaja tocando el círculo base. Un arco AA´ con centro en B y radio BA y de tal longitud que subtienda el ángulo φ° en B, es la trayectoria del movimiento del centro de la rodaja.

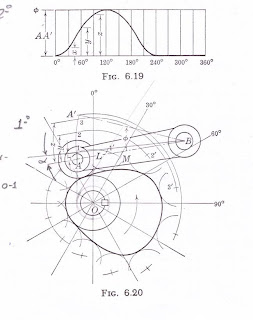

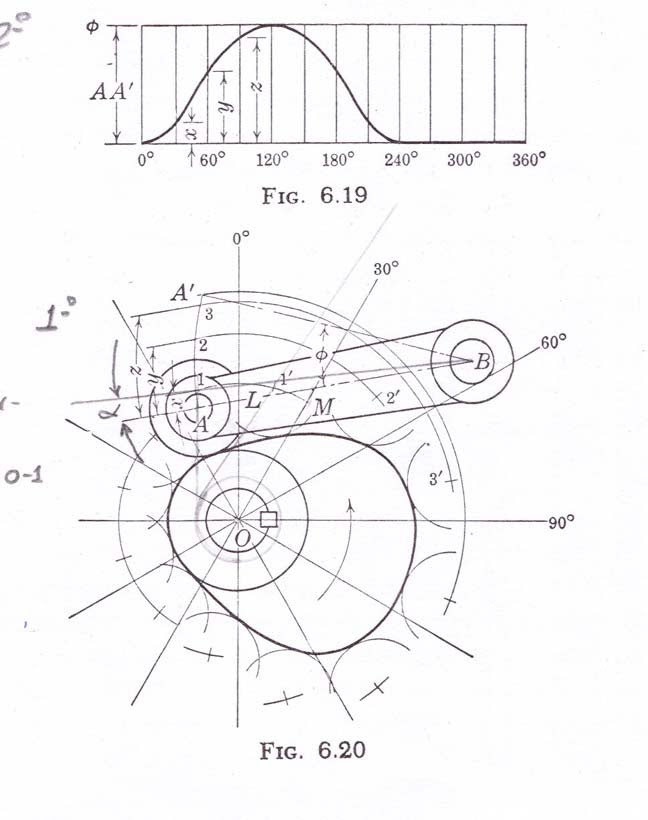

Luego trazamos el diagrama de desplazamiento, Fig. 5.19, empleando la distancia AA´ rectificada para representar el ángulo φ. El método para efectuar esto es exactamente el mismo que el usando cuando los desplazamientos de la varilla son lineales o angulares. Desde este punto en adelante, la construcción es idéntica a la empleada par la Fig. 5.17. La distancia x representa el desplazamiento a 30° y se transporta a lo largo de AA´ obteniéndose el punto 1. Con centro O y con radio 01 se construye un arco y se traza una cuerda 1-1´ en él, con una longitud igual a la cuerda LM (o sea 1L=1´M). Los puntos 2´,3´, etc., se localizan de la misma manera. Se trazan los círculos que representan la rodaja con 1´,2´,3´, como centros y finalmente se forma el perfil de la leva de modo que toque todos estos círculos.


Figura 5.19 Figura 5.20


Varilla con cara plana o plato

Aquí consideramos dos casos (a) cuando la varilla tiene movimiento rectilíneo y (b) cuando la varilla tiene movimiento angular alrededor de un centro de pivoteo.

a) Varilla con cara plana o plato con movimiento rectilíneo

La figura 5.22 ilustra este caso. Suponiendo que hemos obtenido el diagrama de desplazamiento y que es de la forma mostrada en la Fig. 5.21 procedemos como sigue.

Trazamos el círculo base para la leva, y lo dividimos en partes angulares convenientes.

Dibujamos la varilla en su posición inicial BC, tangente al círculo base. El punto A donde el centro de la varilla intercepta el plato BC se elige como punto de referencia.

Se trasportan las distancias x, y, z, etc., obtenidas del diagrama de desplazamiento, a lo largo de la trayectoria del movimiento de A obteniendo los puntos 1, 2,3, etc. Con centro en O y O1 como radio, giramos el arco 1-2´. El punto 1´ es la posición de A después de 30° de desplazamiento. Dibujamos líneas semejantes a través de 2´3´, etc. cada una perpendicular a su radio correspondiente. El perfil de la leva se localiza trazando una curva tangente a cada una de estas líneas. Debe notarse que las intersecciones de estas líneas forman triángulos, mostrados en la Fig. Como superficies achuradas. El dibujo del perfil de la leva se facilitará se recuerda que la cuerva requerida toca la base de cada uno de los triángulos en sus centros.


Figura 5.21 Figura 5.22


El largo necesario de la cara el plato BC en la Fig. 5.22 se puede determinar rápidamente por la inspección de la figura. La cara es comúnmente un disco circular, libre para que gire alrededor del eje de la varilla. El punto de contacto esta solamente sobre el eje en las posiciones de “reposo” y se mueve hacia fuera en dirección de B o C conforme aumenta la velocidad de la varilla. Las distancias AB y AC deben de ser lo suficientemente grandes para que los puntos de contacto nunca pasen por B o C.

Inspeccionando el diagrama, podemos localizar la distancia de la tangente mayor; AB y AC deben de ser cuando menos iguales a S y preferentemente, un poco más grandes. Descentrado la varilla un poco, como lo muestra la Fig. 7.23 se induce una lenta rotación a este miembro. Esto tiende a causar un desgaste más parejo en las superficies de contacto.


Figura 5.23


b) varilla con cara plano o plato con un centro de pivoteo

La fig. 5.25 ilustra este mecanismo, en el cual la varilla gira alrededor del centro de pivoteo fijo

B. Para construir el perfil e la leva, seleccionamos cualquier punto, tal como C en la cara de la varilla como punto de referencia.


Figura 5.24

Figura 5.25


El arco CC´ con centro en B, Es la trayectoria del movimiento de C considerando la leva tiene un desplazamiento total de φ°. El diagrama de desplazamiento, Fig.- 5.24 se traza de la manera usual, empleando la distancia rectificada CC´ o sea a, para representar el desplazamiento de la varilla. La forma de la cuerva depende de la especificación del movimiento. La construcción de un punto en el perfil de la leva 30° de desplazamiento de la misma, queda indicado en la figura.

La distancia x representa el desplazamiento de la misma, queda indicado en la figura. La distancia x representa el desplazamiento angular de la leva en este instante; esta distancia se transporta a lo largo del arco CC´ obteniéndose de esta manera el punto F. Luego se gira la varilla 30° en un sentido opuesto al movimiento de la leva, lo cual causa que F se mueva hasta F´ y B hasta B´.

F´ se localiza fácilmente ya que el ángulo BAB´= 30° y BF = B´F´, Dibujando con B´ como centro, un círculo con radio BG, la tangente F´G´ representa la nueva posición de la ara de la varilla. Repitiendo esta construcción para otros ángulos de la leva obtenemos las series de líneas mostradas en la figura, las cuales deben ser tangentes al perfil de la leva.

Ángulo de presión de la leva

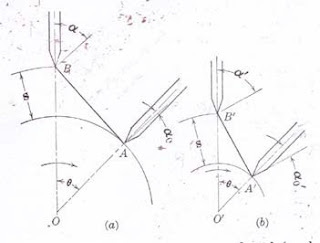

Mientras que la leva gira y acciona su varilla, ejerce una fuerza sobre la varilla a través del punto de contacto y norma a la superficie de la leva, como se muestra en la Fig. 5.26. Esta fuerza se descompone en dos componentes, una normal al movimiento de la varilla y la otra en dirección al movimiento de ésta.


Figura 5.26


La componente perpendicular al movimiento Fn obviamente no es aconsejable, en vista de que no solamente no efectúa un trabajo satisfactorio, sino también tiende a separarse o brincarse del vástago de la varilla y causa un desgaste excesivo en las guías y soportes de la misma.

Podemos encontrar una medida de la magnitud relativa de la componente no deseada mediante el ángulo de presión de la leva α.

El ángulo de presión tiene un lado en dirección al movimiento de la leva y el otro normal a la superficie de la leva en el punto de contacto, como se ilustra en la Fig. 5.26.

El valor máximo del ángulo debe ser lo menor posible, y en general no debe exceder los 30°. La magnitud de la componente no deseable es una función no solamente del ángulo de presión, sino también de la fuerza total implicada. Esto a su vez, depende de la velocidad de la leva, el coeficiente de fricción, el radio de la leva, la carga o resistencia del resorte en la varilla, etc. En vista de estos factores, no es posible calcular un valor máximo absoluto par el ángulo de presión máxima para todas las condiciones.

El ángulo de presión es una función del radio del círculo base más el radio de la rodaja de la varilla, del descentramiento, de la alzada de la varilla, del ángulo girado por la leva mientras ocurre la alzada y del tipo de movimiento empleado para la varilla.

Diámetro del círculo base

Al suponer cualquier diámetro del círculo base, es muy importante tomar en cuenta ciertos factores. Para una determinada alzada s durante un desplazamiento angular especifico de la leva θ, resultará un círculo base grande en un ángulo de presión α pequeño. Esto se ilustra en la Fig. 5.27 donde la alzada s se requiere para el ángulo de la leva θ. SE emplea una varilla de punzón; y por simplicidad, se supone que la forma del perfil de la leva durante el movimiento es una línea reta. En la parte a) de la figura, la el diámetro del círculo base es dos veces más grande que en la parte b), permaneciendo todos los otros actores constantes. El ángulo de presión en la parte a) es considerablemente menos que en la parte b), para las posiciones correspondientes de la leva de punzón.

Si el diámetro del círculo base es muy pequeño resultaría una condición en la que sería imposible que toque toda las posiciones de la varilla. Entonces para la varilla de cara plana mostrada en la Fig. 5.22 con un círculo base pequeño resultaría la situación mostrada en la Fig. 5.28 donde es imposible dibujar una curva que toque todas las líneas tales como 1-1´, 2-2´,3- 3´etc.


Figura 5.27

Figura 5.28


La causa se debe a la muy rápida aceleración o desaceleración de la varilla, y el remedio esta en aumentar el diámetro del circulo base. Cuando se agranda el círculo base, una cierta cantidad, tres de las líneas coincidirán en un punto; entonces el perfil presentara un filo, el cual es posible que se desgaste muy rápidamente. Si continuamos aumentando el círculo base se ocasionara que desaparezca este filo.

En general el diámetro del círculo base debe hacerse lo más grande posible dentro de las limitaciones del espacio disponible. También debe ser mayor en diámetro que el cubo de la leva o la flecha de la leva para asegurarse que la varilla no va a trabajar en el cubo de la leva o la flecha en vez de un el perfil de la leva.

Leva de retorno positivo

Cuando se tiene una leva de disco y seguidor radial, con frecuencia es necesario regresar el seguidor en forma positiva en vez de por medio de la gravedad o por medio de un resorte. La figura 5.29 muestra una leva de este tipo en que la leva controla positivamente el movimiento del seguidor, no solo durante el movimiento hacia fuera sino también en la carrera de retorno.

Necesariamente, el movimiento de retorno debe ser igual que el de salida, pero en direcciones opuesta. A esta leva también se le conoce como leva de anchura constante.


Figura 5.29 Leva de retorno positivo


Para las levas planas o de disco el control del movimiento de la varilla mediante el uso de dos superficies de contacto se efectúa de las siguientes maneras:

(a) por el uso de un disco ranurado y una varilla con rodaja, como en la –Fig.5.6

(b) proporcionando dos superficies de contacto en la varilla localizadas en lados opuestos del eje de la leva, ambas trabajando en la misma leva (vea. Fig. 5.29)

(c) Empleando dos superficies de contacto en la varilla como en el tipo b, pero logrando que cada una trabaje sobre una leva por separado (véase Fig.5.30).

Figura 5.30


Levas tipo cilíndrica

Tipos.

Estas levas pueden tener varillas guiadas en tal forma que se muevan a lo largo de una línea recta sobre un elemento del cilindro (Fig. 5.31a) o las varillas pivoteadas de tal forma para que se muevan alrededor de un eje perpendicular al eje de la leva (Fig. 5.31b). La rodaja si es cilíndrica, no puede tener contacto puro en rodadura debido a las diferencias de las velocidades consecuentemente se fabrican algunas veces en la forma de un cono truncado (fig. 5.31c) con el ápice sobre el eje de revolución de la leva. No obstante que esto promueve una rotación de rodadura pura, también introduce un empuje indeseable y que tiende a sacar la rodaja fuera de la leva.


a)
b)
c)

Figura 5.31 Levas cilíndricas


Levas de arco circular

Generalidades

Muchas levas tienen perfiles formados por arcos circulares. Hay tres razones para emplear estos tipos de perfiles con preferencia a otras curvas: (1) las especificaciones del departamento de dibujo son más fáciles de hacer para el uso del taller; (2) el proceso de manufactura es más económico; (3) la leva terminada se puede rectificar con mayor facilidad y mayor precisión. Las levas de las válvulas empleadas en los automóviles y en otros motores de combustión interna, así como muchas otras, con comúnmente de esta clase.

Eligiendo los radios y los centros e los arcos apropiadamente los requerimientos teóricos de los movimientos de las varillas pueden aproximarse muy exactamente. El proceso del diseño se puede efectuar primeramente dibujando el diagrama de desplazamiento para un movimiento deseado tomando una escala grande y trazar la leva a partir de este. Entonces por experimentación se eligen los arcos y los radios que se aproximen a la forma real. Finalmente la leva resultante se rectifica trazando hacia otras hasta el diagrama de desplazamiento el cual se compara con el original. Si en la revisión de la leva se encuentra una alteración de la curva de desplazamiento a una forma poco satisfactoria, será necesaria efectuar otra revisión.

Para las levas de alta velocidad es necesario dibujar una curva de aceleración de la varilla, ya que la presión del resorte necesario en el tipo negativo depende en gran parte del peso de la varilla y de las partes adjuntas y de la aceleración. Comenzando con el diagrama de desplazamiento y tratándolo como una curva de tiempo-desplazamiento, según el método anotado, podemos construir una curva de velocidad-tiempo y una de aceleración-tiempo; esta última nos da la información necesaria para calcular el resorte.

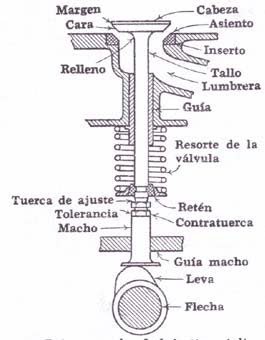

La fig. 5.32 muestra un ensamble típico de válvula y leva para una Leva de automóvil con la nomenclatura de sus varias piezas.


Figura 5.32


Varillas primarias y secundarias

El mecanismo de la Fig. 5.32 tiene una varilla pivoteada, sobre el otro lado se encuentra una varilla secundaria que hace contacto con movimiento rectilíneo. Nos referimos a éstas respectivamente, como leva “primaria” y “secundaria”. Las ventajas de un arreglo como éste son:

(a) la leva secundaria se releva de casi todo el empuje lateral;

(b) con una determinada leva se obtiene una gran relación de aumento de reducción del desplazamiento primario, y

(c) el eje de la leva secundaria se puede descentrar a una distancia

Considerable del eje del excéntrico para el acomodo del mecanismo de una determinada máquina.

Se puede suponer que el movimiento de la leva secundaria es definidamente específico, para que pueda dibujarse un diagrama de desplazamiento (como el de la Fig. 5.31) también podemos suponer que se dan suficientes datos para permitir que el mecanismo se trace en la posición indicada por las líneas sólidas de la Fig.5.32 con la rodaja haciendo contacto en el círculo base.


Figura 5.31

Figura 5.32
